Como su propio nombre indica, la proto-board es una placa de prototipo. Consiste en una matriz de agujeros (en mi caso de 840), en donde poemos conectar los distintos componentes electronicos que vayamos a necesitar en nuestros proyectos.

Esta placa es necesaria, puesto que, la placa Arduino tiene unas entradas y salidas limitadas; asi pues, a modo de ampliacion utilizaremos la Proto-Board.

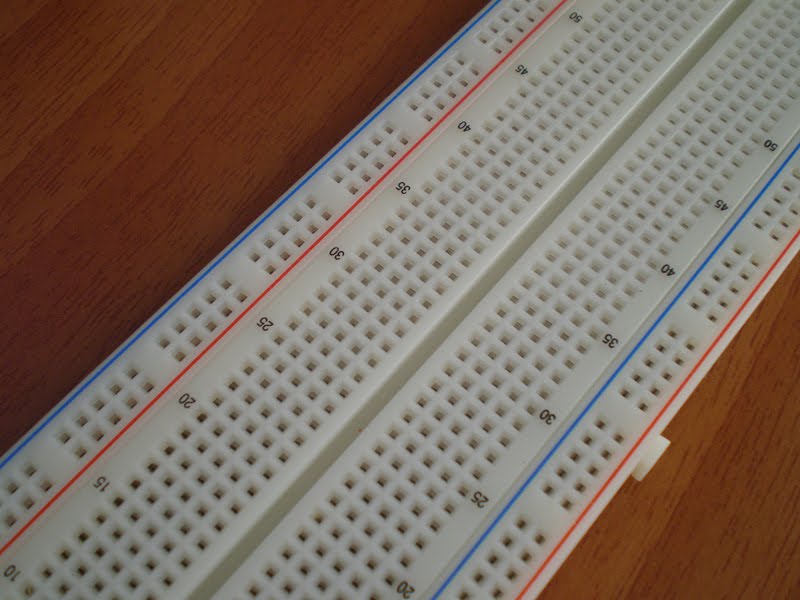

Os la presento:

Los «agujeritos» hacen las veces de conexion electrica. Estos estan electricamente conectados de la siguiente manera:

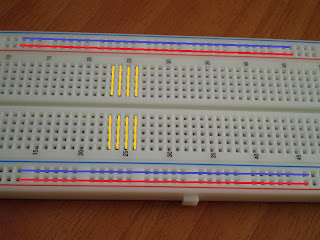

Las dos franjas centrales de puntos estan conectadas tal y como indica el trazo amarillo. Las lineas de puntos de los laterales, se conectan segun los trazos azul (-) y rojo (+).

Esta protoboard es una de las «pequeñas». Las hay de mayores tamaños y con alimentación de corriente externa. Aqui las posibilidades son variadas!!!
